籠型三相異步電動機的起動

鼠籠型異步電動機的起動方法有兩種，即直接起動（全壓起動）和減壓起動。

      鼠籠型異步電動機最簡單的起動方法就是直接起動，又叫全壓起動，接線如下圖所示。

       直接起動通常采用的起動裝置有三相刀開關、鐵殼開關和電磁開關，起動時將額定電壓通過開關直接加在定子繞組上，使電動機起動。這種起動方法的優點是設備簡單，起動迅速；缺點是起動電流大。

       當電源容量（即變壓器容量）足夠大，而電動機容量較小時，這種方法是可以采用的，不致于由于某臺電動機的起動使電源電壓

      減壓起動是指電動機在起動時降低加在定子繞組上的電壓，起動結束時加額定電壓運行的起動方式。

       減壓起動雖然能起到降低電動機起動電流的目的，但由于電動機的轉矩與電壓平方成正比，因此減壓起動時電動機的轉矩減小較多，故此法只適用于電動機空載或輕載時起動。減壓起動的方法有以下幾種。

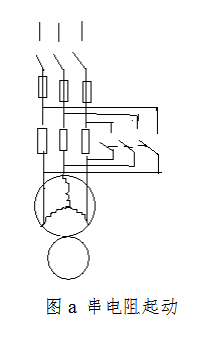

         這種起動法就是在定子繞組線路中串聯適當?shù)淖冏杵?，原理如下圖a所示。先合上開關S1，此時，起動電流在電阻器R上產生電壓降，定子繞組間的電壓低于電源電壓。待電動機轉速升高后，再把開關S2合上，把電阻R短路，線電壓全部加在定子繞組上，電動機就正常工作了。串入電阻器減壓起動，要在電阻上消耗大量的電能，因此不能用于經常起動的場合。但其優點是設備簡單、操作方便、價格便宜。用電抗器代替電阻器起動，雖無上述缺點，但設備費用較高。

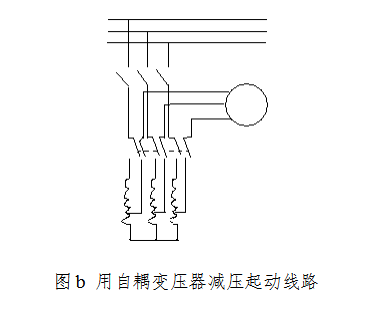

    2）自耦變壓器減壓起動法   這種方法是利用自耦變壓器來降低加于電動機定子繞組的電壓，其原理線路圖如下圖b所示。起動時先合上S1，再把S2擲向起動位置，這時自耦變壓器把電源電壓降低后加到電動機上，限制了起動電流。待電動機轉速升高后，再把S2擲向運行位置，電動機就在額定電壓下正常運行了。此時自耦變壓器已從電網中切除。

       設自耦變壓器的j電壓比為K，一次電壓為U₁，則二次電壓為U₂=U1/K，二次電流也按正比減小。又因?yàn)樽儔浩饕?、二次?cè)的電流關系是I₁=I₂/K，可見一次電流比直接流過電動機定子繞組的電流還要小，即此時電源供給電動機的起動電流為直接起動時r的1/K²倍，因此用自耦變壓器減壓起動對限制電源供給電動機的起動電流很有效。由于電壓降低了1/K倍，故電動機的轉矩也降低了1/K²倍。

      自耦變壓器二次側有2~3組抽頭，其電壓可以分為一次電壓U1的80%、65%或80%、60%、40%.

     3

（3）星-三角（Y-△）減壓起動 這種起動方法只適用于作三角形聯結運行的電動機 。起動時，先把繞組接成星形，電動機轉速升高后再改成三角形，其原理如下圖所示。起動時將Y-△轉換開關S2置于起動位，則電動機定子三相繞組的末端U2、V2、W2聯成一個公共點，三相電源L1、L2、L3經開關S1向電動機定子三相繞組的首端U1、V1、W1供電，電動機以星形聯結起動。加在每相定子繞組上的電壓為電源線電壓的1/√3倍，因此起動電流較小。待電動機起動即將結束時，再把S2轉到運行位，電動機三相定子繞組按三角形聯結，這時加在電動機每相繞組的電壓即為線電壓U1，電動機正常運行。

      Y-△減壓起動時，起動電流為直接采用△聯結時起動電流的1/3，所以對減壓起動電流很有效，但起動轉矩只有用△聯結直接起動時的1/3，即起動轉矩降低很多，故只能用于輕載或空載起動的設備上。此法最大的優點是所需設備簡單、價格低，因而獲得了較為廣泛的應用。

      4）延邊三角形起動法   延邊三角形起動方法與星-三角形法類似，它采用星形和三角形混合聯接，定子繞組一部分接成星形，一部分接成三角形，看上去象三角形的三個邊延長了，故稱為“延邊三角形”。這種方法可以彌補Y-△起動時起動轉矩較小的不足。

上述幾種減壓起動方法，都使起動電流和起動轉矩同時減小，所以籠型電動機通常在空載或輕載下起動，起動后再加機械負載運行。
